环形线圈绕线电感-缠绕的技巧
发布:2020-11-28

环形线圈绕线电感在当今的电路中应用比较广泛的一种元件,它的电感量一般只有几个或几十个微亨。这种线圈的Q值一般都比较高,大多数是用于高频电路中。在许多电路中我们都能看到它的踪影,虽然它的电感量不大,但Q值却比较高,是高频电路的最佳选择。在单层电感线圈的设计中,它的线路缠绕的方式通常采用密绕法、间绕法和脱胎绕法三种。

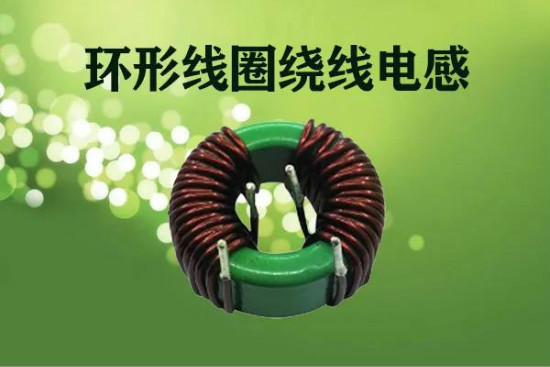

2020.11.27 环形线圈绕线电感.jpg

一、环形线圈绕线电感的绕制方法?

1、单层缠绕法:就是将电感线圈的线匝以单层的方式缠绕在绝缘管道的外表面上,单层缠绕的方法又分为间接缠绕和紧密缠绕,间接缠绕一般用于一些高频谐振的电路中,因为这种方式的缠绕方法可以将高频谐振线图的电容减少,同时还能将其一些特性稳定。紧密的缠绕方式基础是一些谐振线圈范围比较小的线圈。

2、多层缠绕法:环形线圈的电感量比较大的,线圈的缠绕方式是多层的缠绕方法,多层的缠绕方法包括密绕和蜂房缠绕两种类型,密绕的方式排列比较紧密,需要一层一层的分布,它缠绕的线圈产生的电容比较大,蜂房缠绕的方式是在一定角度上进行排列,它的排列不是非常平整,但是跟紧密的缠绕方法相比较,它的电容比较小。

二、环形线圈绕线电感的注意事项?

绕法注意事项:

1、根据电路需求,选定绕制方法

在绕制空心电感线圈时,要根据电路的请求,电感量的巨细以及线圈骨架直径的巨细,断定绕制方法。间绕式线圈适合在高频和超高频电路中运用,在圈数少于3圈到5圈时,可不必骨架,就能具有较好的特性,Q值较高,可达150-400,稳定性也很高。单层密绕式线圈适用于短波、中波回路中,其Q值可达到150-250,并具有较高的稳定性。

2、绕制线圈抽头应有显着象征

带有抽头的线圈应有显著的象征,这样对于装置与修理都很方便。

3、确保线圈载流量和机械强度,选用恰当的导线

线圈不宜用过细的导线绕制,避免添加线圈电阻,使Q值降低。导线过细,其载流量和机械强度都较小,简单烧断或碰断线。所以,在确保线圈的载流量和机械强度的前提下,要选用恰当的导线绕制。

4、不一样频率特色的线圈,选用不一样的磁芯材料

工作频率不一样的绕线电感线圈,有不一样的特色。在音频段作业的电感线圈,通常选用硅钢片或坡莫合金为磁芯材料。低频用铁氧体作为磁芯资料,其电感量较大,可高达几亨到几十亨。在几十万赫到几兆赫之间,如中波广播段的线圈,通常选用铁氧体芯,并用多股绝缘线绕制。频率高于几兆赫时,线圈选用高频铁氧体作为磁芯,也常用空心线圈。
