【干货】一文看懂电力变压器的主要构成附件!
发布:2017-10-11

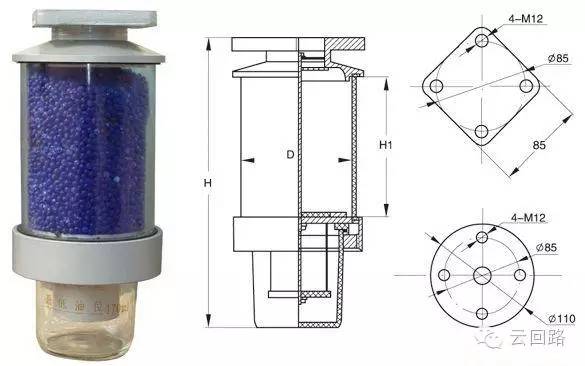

1.吸潮器


吸潮器的主要作用是吸收空气中的水分和杂质,以保持变压器的干燥与运行通畅,保持变压器绝缘组件的绝缘性能。

吸潮器内装有硅胶,储油柜(油枕)中的绝缘油通过吸潮器与空气接触,干燥剂就可以吸收到空气中的水分和杂质:硅胶变质、变色容易堵塞吸潮器,使干燥剂无法接触到空气。

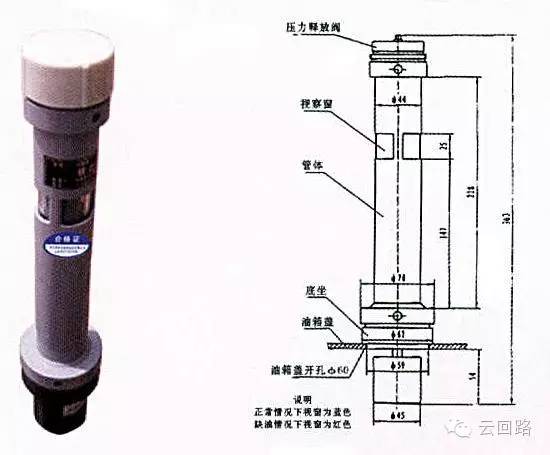

2. 油位计


油位计顾名思义就是反映变压器的油位变化的表计。变压器的油位受天气变化影响较大。在炎热的夏天,变压器处于负载状态,油温上升,油位就会上升,而在寒冷的冬天,油温较低,负载轻时油位浮动较小,油位变化也小。油位器的变化一般在+20℃左右,属于正常现象。高则放油、低则加油。

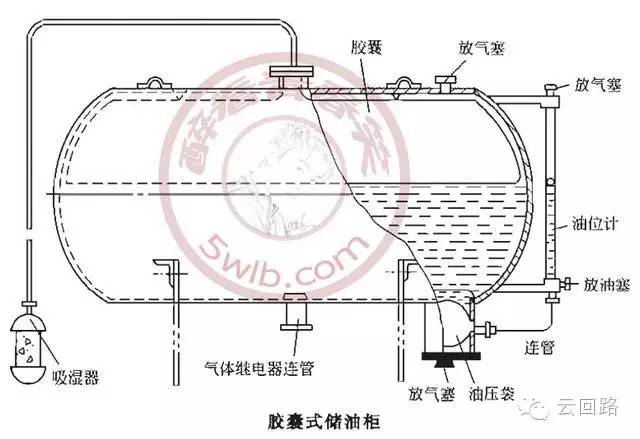

3. 油枕

油枕是储存油料的容器,能够起到调节油箱油料容量,减缓油料氧化速度的作用,其上方位置设有一个加油孔。


4. 防爆管


防爆管属于安全装置。主要是应对变压器故障引起油箱内压力增大造成的爆炸事故。


5. 信号油温计


信号油温计反映变压器上层油温情况,主要作用是监控电力变压器运行温度变化。变压器线圈温度比上层油温高10℃。按照国标规定:变压器绕组工作的极限温度为105℃;上层最高温度不能超过95℃,通常以监控温度设定在85℃及以下为佳。


6. 分接开关


分接开关能够改变变压器运行的电压比,通过增加或降低电压比保障变压器正常运行。它主要依靠改变高压绕组抽头产生作用。


7. 瓦斯信号继电器


轻瓦斯、重瓦斯信号保护。上接点为轻瓦斯信号,轻瓦斯信号在变压器运行异常时会发出信号报警:下接点为重瓦斯信号,在轻瓦斯信号发出报警后完成断路器跳闸、掉牌、报警动作。瓦斯继电器内充满油说明没有气体,当油箱内存在气体会进入瓦斯继电器,当它达到一定容量以后,气体挤走贮油使触点动作。带电操作时必须戴绝缘手套。
